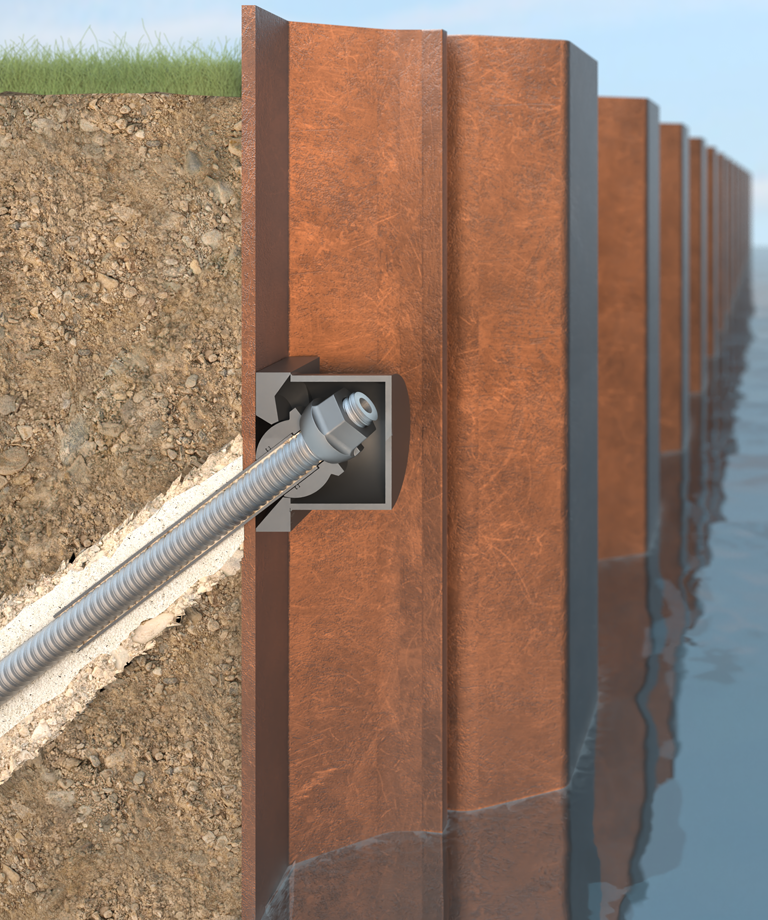

TIRANTS D’ANCRAGE

Les tirants TITAN correspondant aux exigences statiques permettent de sécuriser de façon économique les types de murs de soutènement les plus divers, les blindages temporaires et les clouages de pentes permanents. Le micropieu TITAN utilisé comme tirant d’ancrage selon la norme EN 14199, s’est avéré être une alternative économique aux ancrages injectés, permanents et précontraints selon la norme EN 1537.

Bien entendu, les micropieux conviennent également à des applications temporaires (< 2 ans). L’ancrage injecté temporaire est mis en œuvre conformément à la norme EN 1537 en liaison avec l’annexe allemande DIN SPEC 18537.

La mise en place à l’aide d’un petit appareil léger permet de réaliser les micropieux avec peu de vibrations et en douceur, même dans les endroits difficiles d’accès.

L’apport des micropieux TITAN utilisés comme tirants d’ancrage

  • Les têtes des tirants peuvent être intégrées dans l’ouvrage. Elles sont régulées, conformément à l’homologation, par un justificatif à fournir par le maître d’œuvre ou selon l’EAU dans le domaine des ouvrages hydrauliques.
  • Une surveillance permanente n’est pas nécessaire.
  • Le système permet de compenser l’inclinaison des pieux en utilisant une construction de tête correspondante.
  • Notre large éventail de produits permet une adaptation économique aux capacités de charge exigées.
  • Conformément à l’homologation, les charges de dimensionnement peuvent aller jusqu’à un maximum 2174 kN.
  • Sur la base de calculs spécifiques admis au cas par cas, certains tirants peuvent reprendre des charges supérieures.
  • La mise en place s’effectue à l’aide d’un équipement léger.
  • Le point de départ pour la réalisation des pieux n’a pas besoin d’être forcément à proximité immédiate de la foreuse.

Ouvrages hydrauliques Voies de communications Ancrage de blindage de fouille Sécuration de pentes

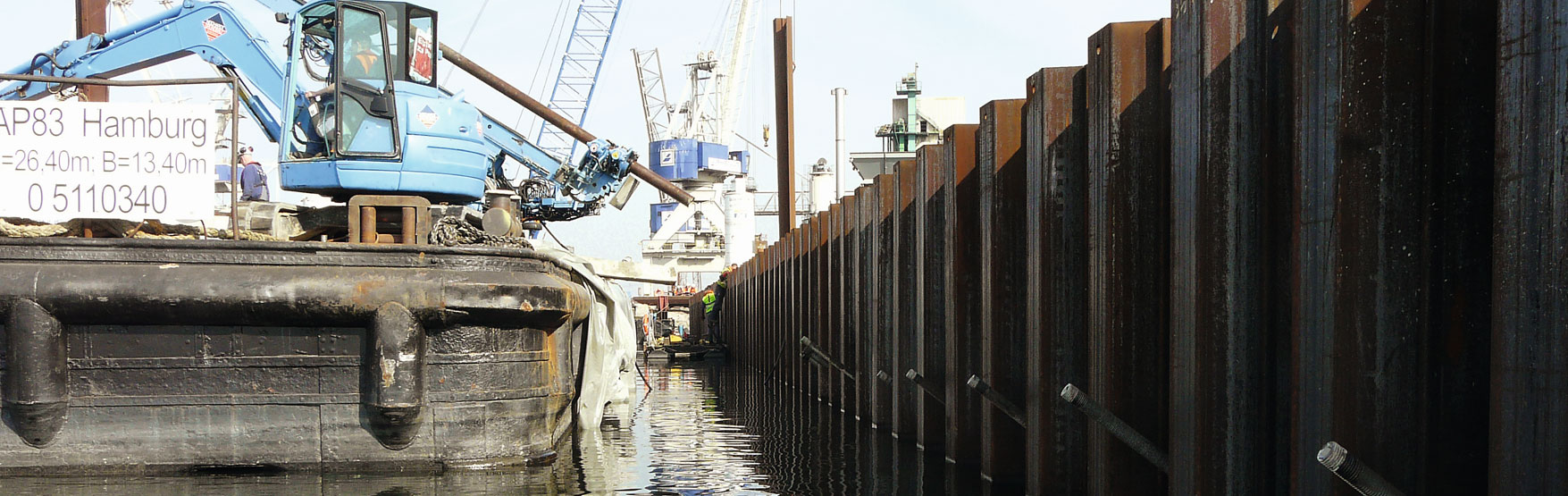

Ouvrages hydrauliques

Dans le cadre de travaux sur des ouvrages hydrauliques, les micropieux TITAN permettent de sécuriser de façon durable les rideaux de palplanches et les parois en béton. Domaines d’applications typiques :

  • Quais
  • Consolidations de berges/bordures de berges
  • Promenades sur les rives
  • Mesures de protection contre les crues
  • Écluses
  • Systèmes de contrôle des eaux en fonction des marées
  • Ouvrages de génie hydraulique
  • Points de virage

Il s’agit aussi bien de projets de nouvelles constructions que de mesures de réhabilitation d’ouvrages existants.

Références
Ouvrages hydrauliques

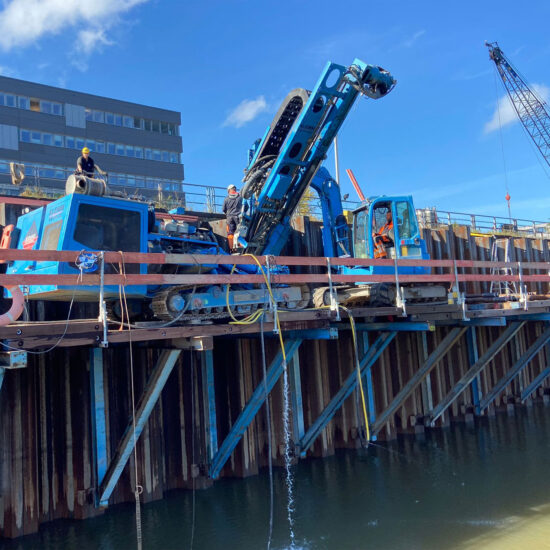

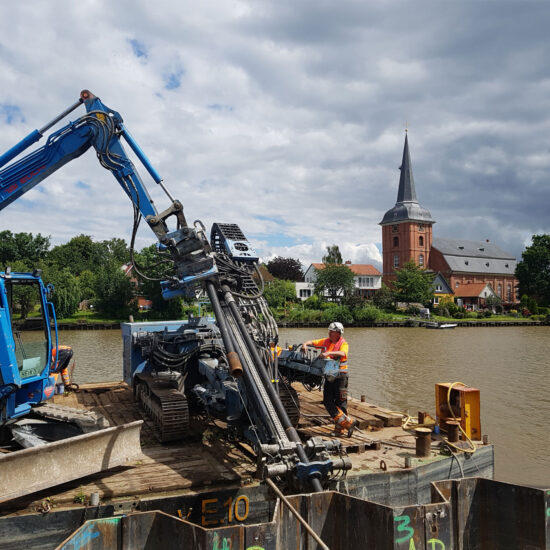

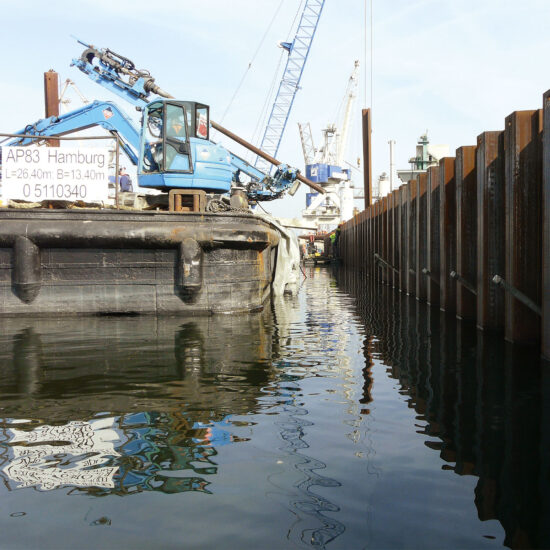

Quai
Quai
Quai

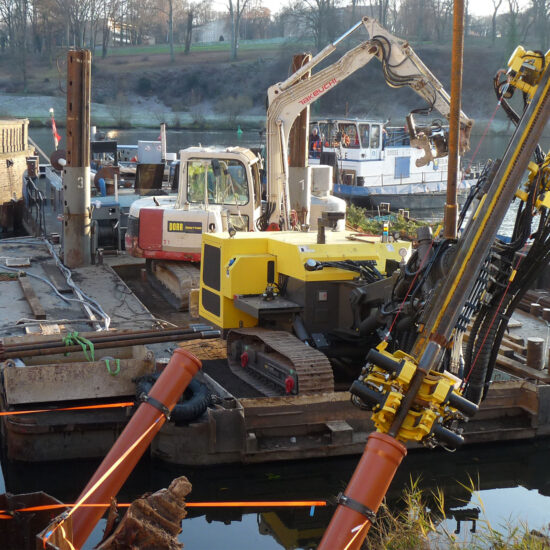

Consolidations de berges

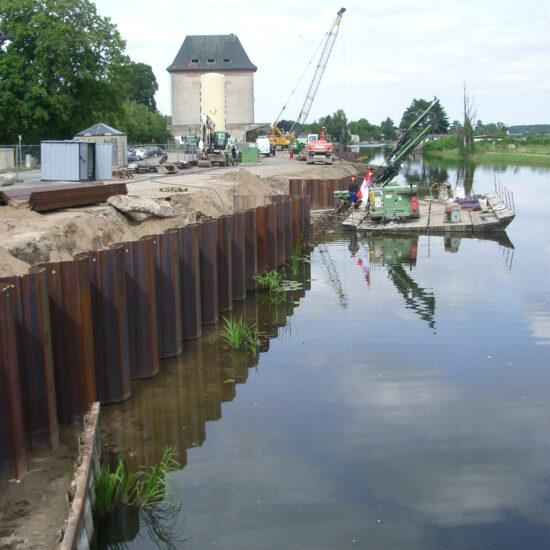

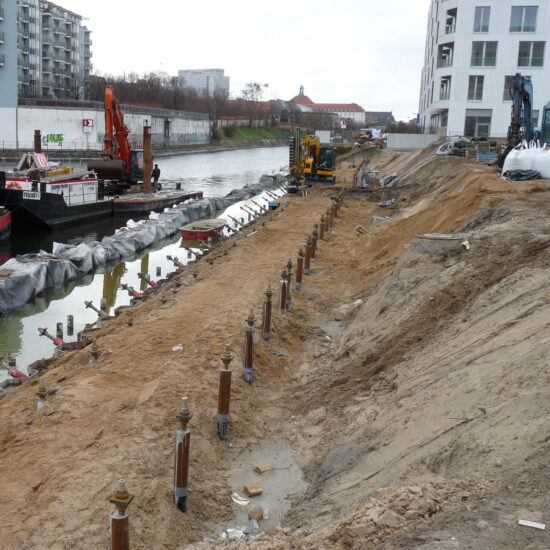

Promenade
Promenade
Protection contre les crues

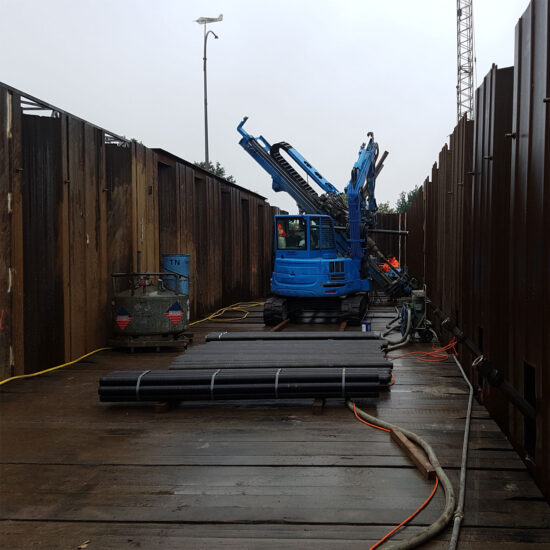

Écluse

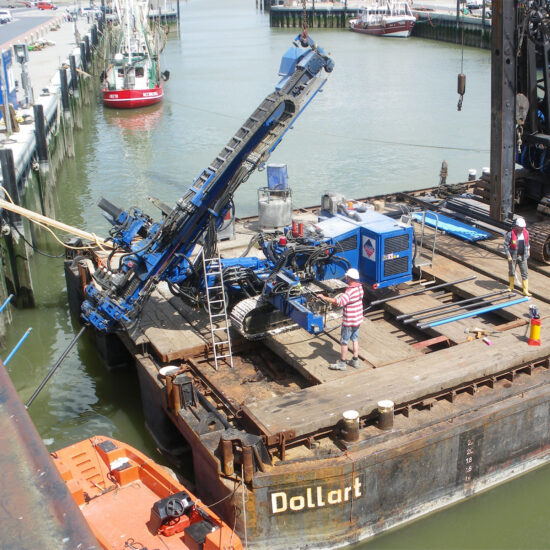

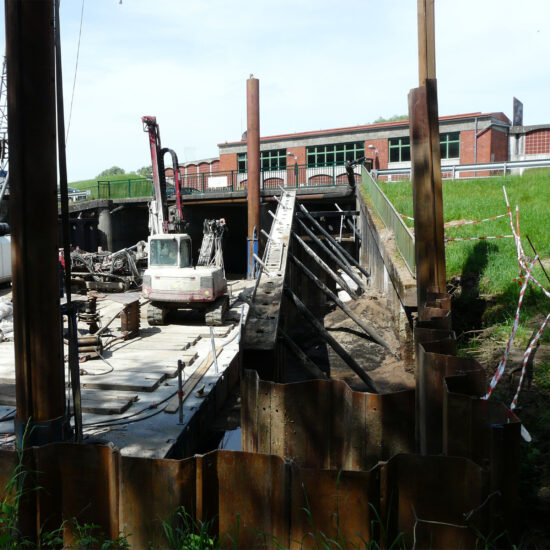

Système de régulation de l'eau en fonction des marées
Ouvrage de génie hydraulique

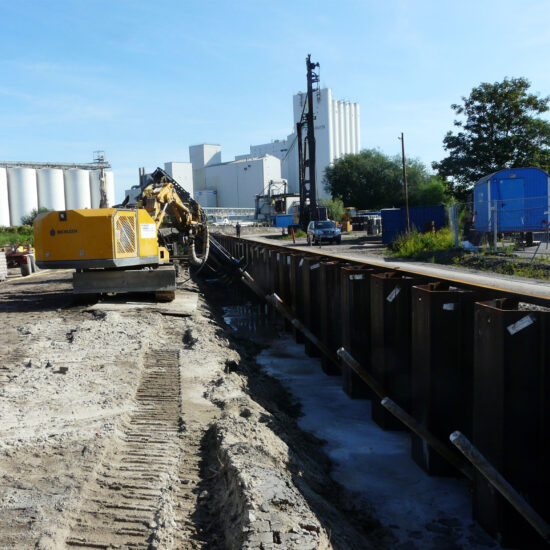

Point de virage
Quai
Quai
Quai
Consolidations de berges
Promenade
Promenade
Protection contre les crues
Écluse
Système de régulation de l'eau en fonction des marées
Ouvrage de génie hydraulique
Point de virage

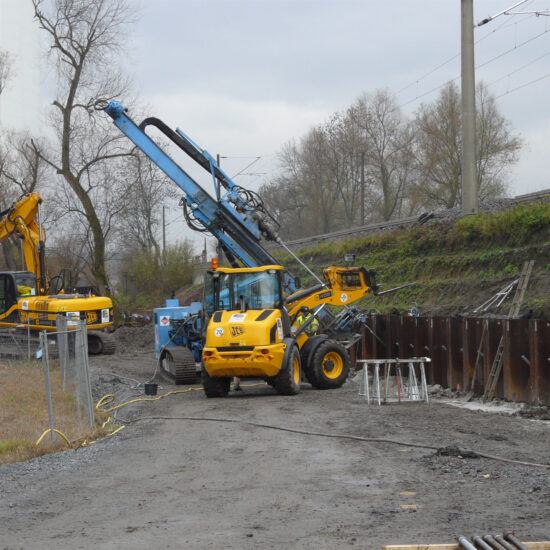

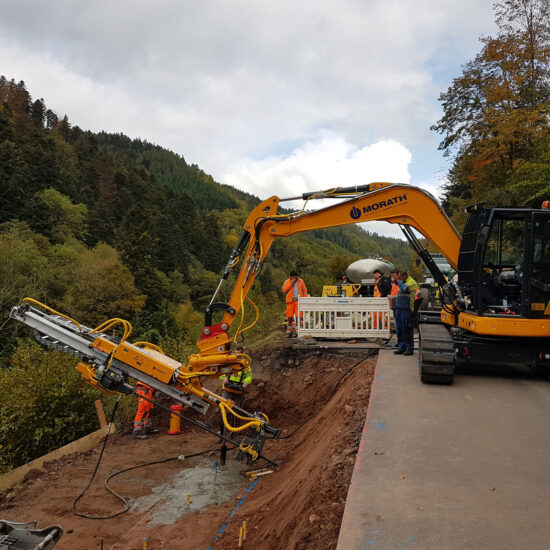

VOIES DE COMMUNICATIONS

Les micropieux ISCHEBECK TITAN trouvent leur utilisation lors de la construction de routes et de chemins, de voies ferrées et de voies navigables.

Les applications des micropieux TITAN autour de l’aménagement des voies terrestres sont multiples :

  • Stabilisation de pentes
  • Sécurisation d’accotement/bordures de chemins
  • Passages souterrains

Dans le domaine ferroviaire (voies ferrées), les micropieux TITAN sont utilisés entre autres pour la rénovation et la construction de nouveaux ouvrages de soutènement, pour la stabilisation des digues, la sécurisation des pentes et la construction de passages souterrains.

Les micropieux sont régulièrement utilisés pour la construction et l’extension de voies navigables. Vous trouverez de plus amples informations sur les diverses applications dans la rubrique Voies navigables.

RÉFÉRENCES
Voies de communication

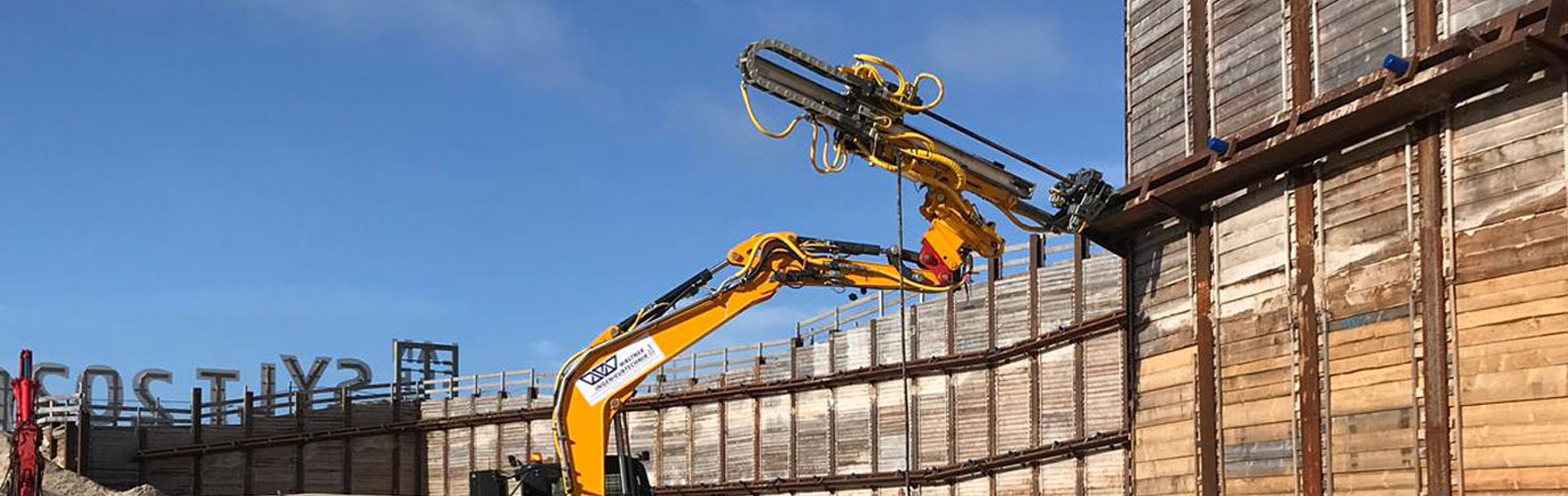

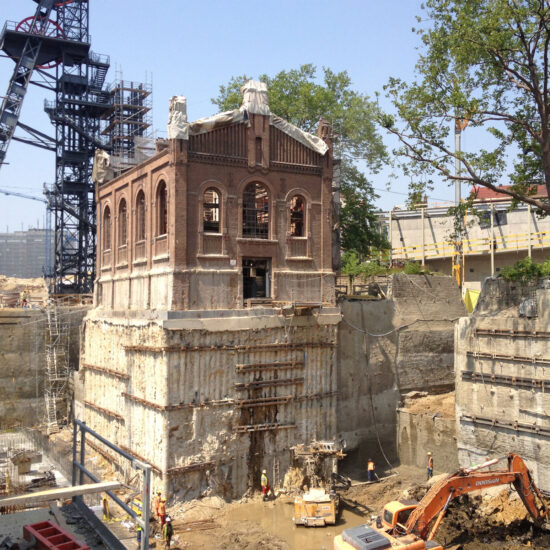

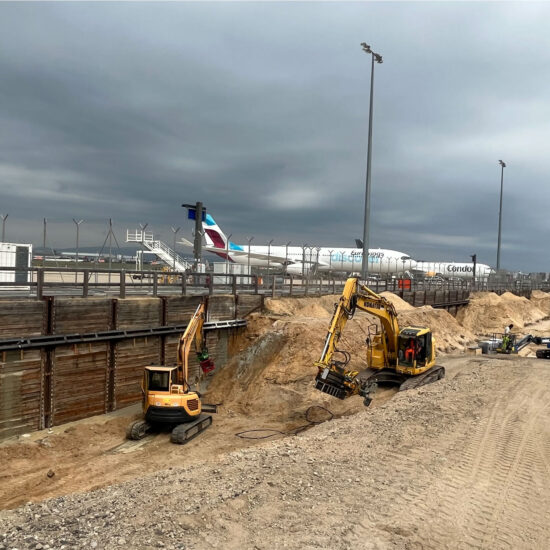

Ancrages de blindage de fouille

Nos systèmes sont couramment utilisés pour la stabilisation temporaire de rideaux de palplanches, de blindages en bois maintenus par des clavetages, de parois de pieux forés et de parois moulées.

RÉFÉRENCES
Ancrages de blindage de fouille

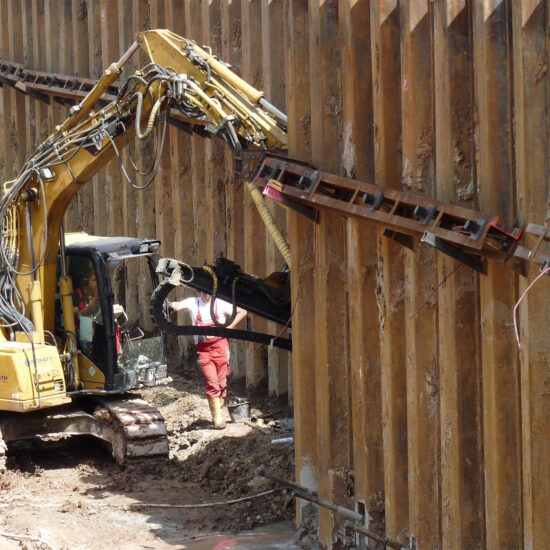

Rideau de palplanches
Rideau de palplanches
Rideau de palplanches

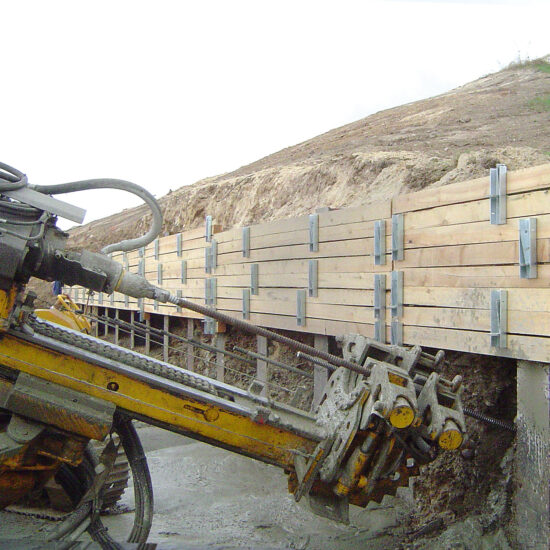

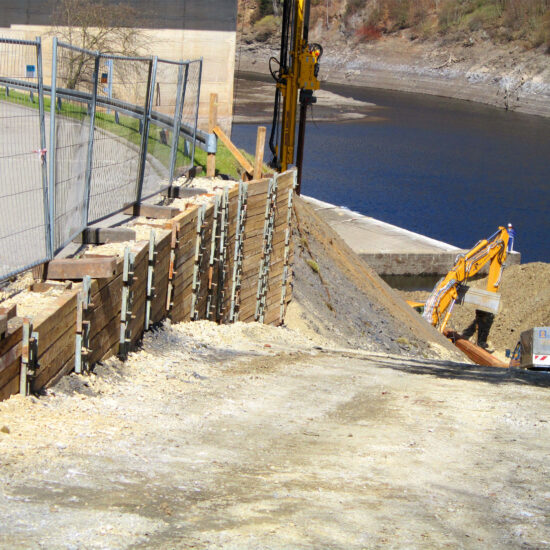

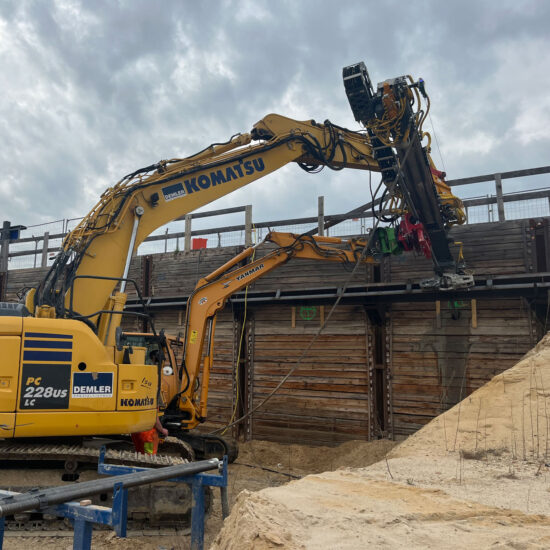

Clavetage pour le blindage de fouille
Clavetage pour le blindage de fouille
Clavetage pour le blindage de fouille
Clavetage pour le blindage de fouille
Rideau de palplanches
Rideau de palplanches
Rideau de palplanches

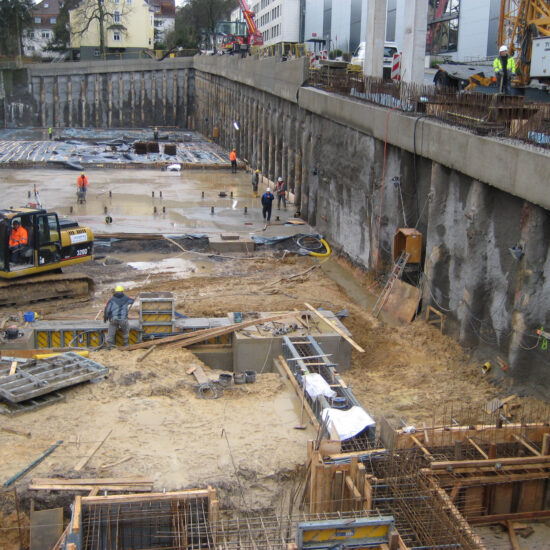

Parois de pieux forés
Parois de pieux forés
Parois de pieux forés
Rideau de palplanches
Rideau de palplanches
Rideau de palplanches
Clavetage pour le blindage de fouille
Clavetage pour le blindage de fouille
Clavetage pour le blindage de fouille
Clavetage pour le blindage de fouille
Rideau de palplanches
Rideau de palplanches
Rideau de palplanches
Parois de pieux forés
Parois de pieux forés
Parois de pieux forés

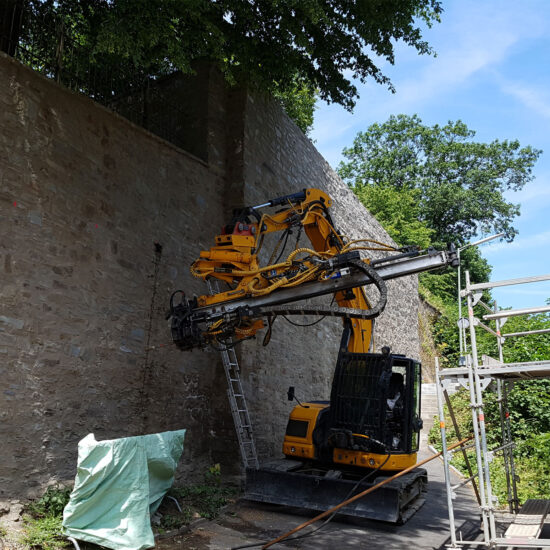

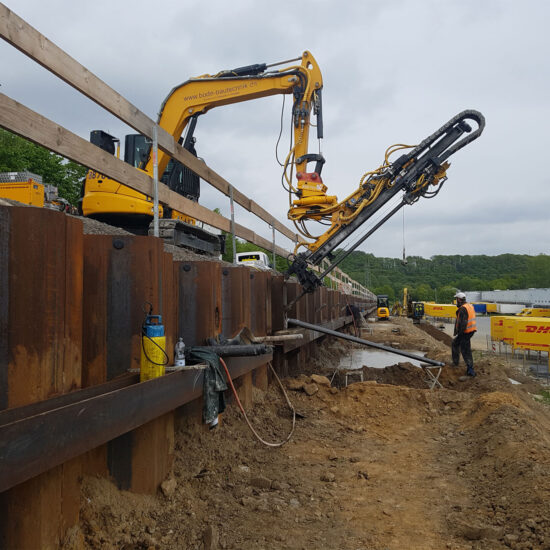

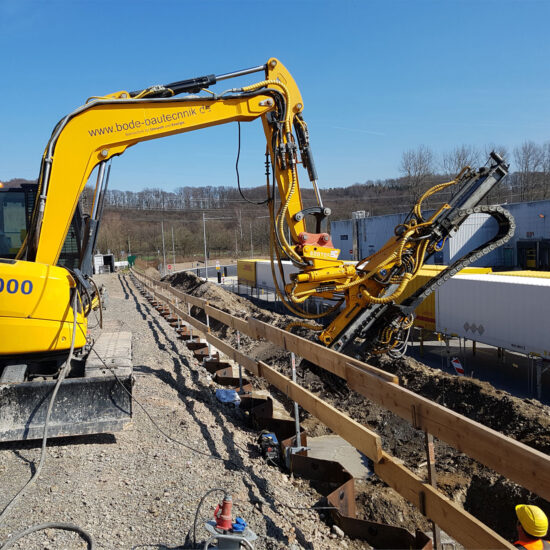

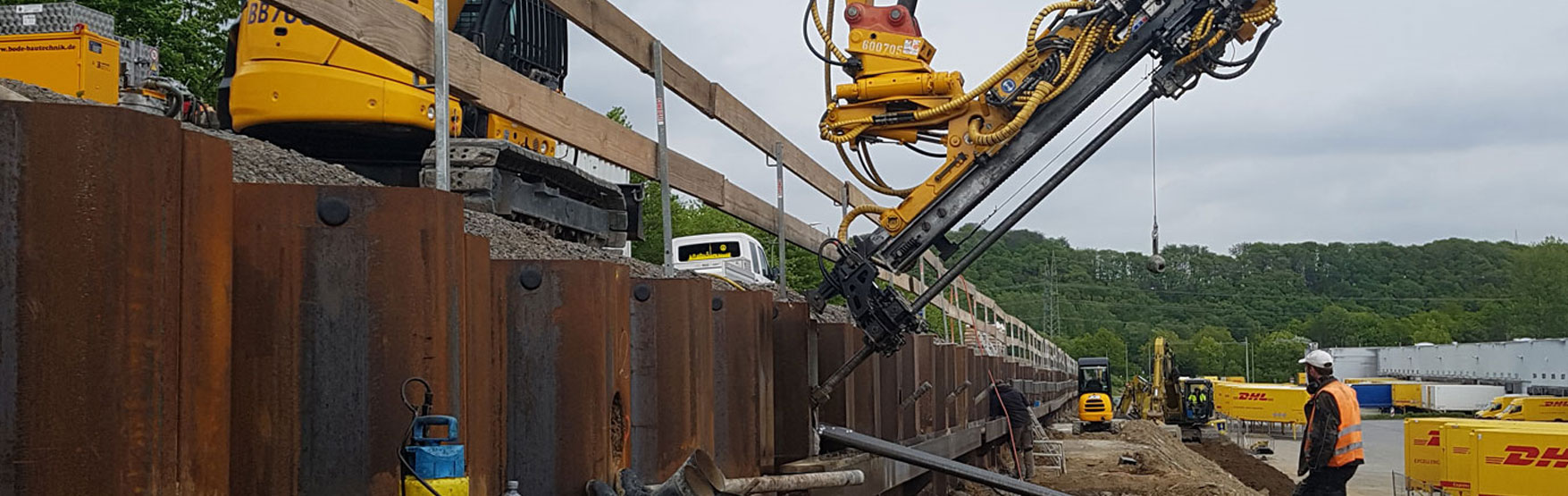

SÉCURISATION DE PENTES PAR DES OUVRAGES DE SOUTÈNEMENT

Les pentes sont également sécurisées par des tirants sur des structures de soutènement en tout genre. Dans ce cas, les micropieux TITAN remplissent la fonction de tirants d’ancrage permanents.

Les tirants d’ancrage sécurisent des murs de soutènement neufs ou anciens, ils maintiennent alors les pentes situées derrière et au-dessus de l’ouvrage.

Vous trouverez des exemples de sécurisation de pentes sans transfert de charge indirect via des ouvrages de soutènement dans la rubrique Clouage de sol.

RÉFÉRENCES
Sécurisation de pentes par des ouvrages de soutènement
